SERVICIOS
Controles Dimensionales e informes de perfiles de desgaste
Nuestro servicio de control dimensional e informes de perfiles de desgaste permite determinar el estado actual de un componente o pieza respecto de sus valores de diseño (OEM). Utilizamos tecnologías de escaneo 3D de alta precisión para obtener resultados donde los métodos convencionales presentan limitaciones.
Este servicio incluye:
Control comparativo escáner vs. Modelo CAD (valor respecto del nominal).
Mapa de color escáner v/s modelo CAD o pieza original.
Control dimensional mediante escáner tradicional (en caso de no contar con modelo CAD).
Control de tolerancias geométricas (GD&T): planitud, concentricidad, paralelismo, perpendicularidad, entre otras.
Control de perfiles de desgaste, con análisis en 3D y 2D.
ANÁLISIS DIMENSIONAL Y PERFILES DE DESGASTE

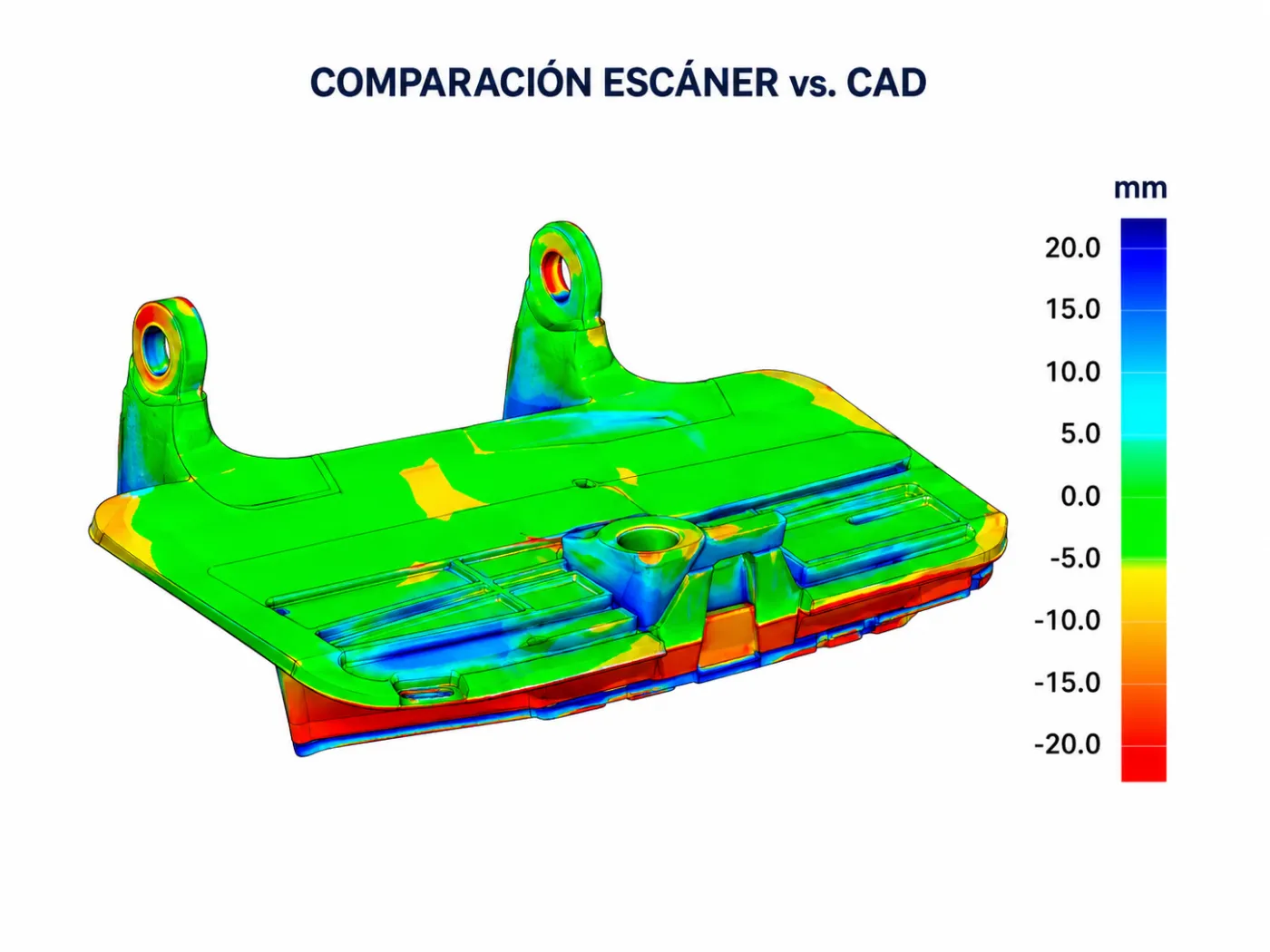

Comparación escáner vs. CAD
Mapa de desgaste (vista isométrica 3D)
Perfil de desgaste (sección 2D)
PERFIL DE DESGASTE – ANÁLISIS 2D
Comparación escáner vs. CAD
Evaluación precisa de desviaciones respecto del modelo CAD.
Mapas de desgaste
Visualización de desgaste por color para una interpretación clara y rápida.
Perfiles 2D y 3D
Análisis de geometrías complejas y perfiles de desgaste en 2D y 3D.
Tolerancias geométricas (GD&T)
Verificación de planitud, concentricidad, paralelismo, perpendicularidad y más.
Control sin modelo CAD
Medición dimensional mediante escáner tradicional.
